FLS型非金屬鏈條刮泥機

非金屬鏈條式刮泥機是由電控系統、驅動裝置、傳動軸裝置、驅動鏈條與鏈輪、傳動鏈條與鏈輪、刮泥板、導向鏈輪、張緊裝置、回程導軌和池底滑軌、耐磨靴等一起構成了一套刮泥系統。

所屬分類：

沉淀池單元

FLS型非金屬鏈條刮泥機

郵箱：

fengtaihuanbao@163.com

在線咨詢

更多產品

FLS型非金屬鏈條刮泥機

用途與簡介

近年來在污水處理工程中越來越多地采用矩形沉淀池。矩形沉淀池相比圓形沉淀池而言，不但結構布置簡單而且其污泥沉淀死區是所有沉淀池中最小的。矩形沉淀池可以建造多層，從而提高了土地的利用效率減少了投資。圓形沉淀池最大的弊端，需要對入水穩定性做精確的計算，以防止在污泥集泥斗處出現劇烈的湍流影響污泥的沉淀效果。矩形沉淀池通過穩定的刮泥系統可以得到更為穩定和明顯的沉淀效果。非金屬鏈條式刮泥機適用干矩形平流式橫流式沉淀池，尤其是污水處理工程中的沉砂池、初沉池、二沉池的池面撇渣和底部刮泥。

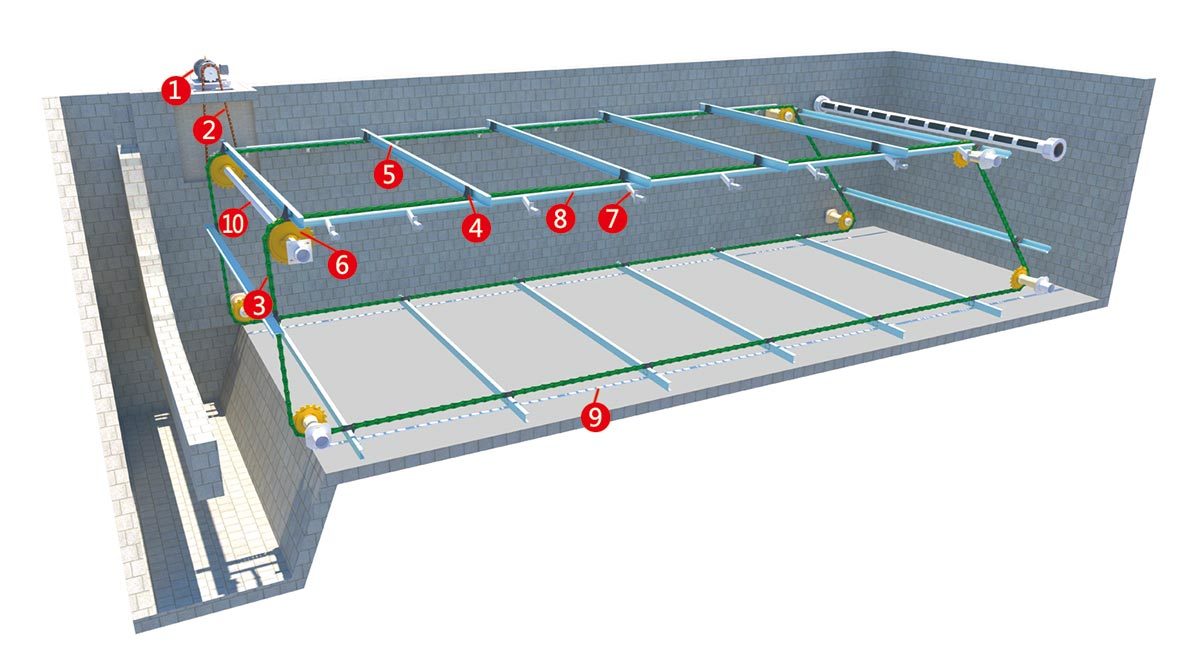

結構及工作原理

非金屬鏈條式刮泥機是由電控系統、驅動裝置、傳動軸裝置、驅動鏈條與鏈輪、傳動鏈條與鏈輪、刮泥板、導向鏈輪、張緊裝置、回程導軌和池底滑軌、耐磨靴等一起構成了一套刮泥系統。

非金屬鏈條式刮泥機由安裝在沉淀池池端平臺上的驅動裝置帶動驅動鏈條，并中驅動鏈條及鏈輪對水下的驅動軸傳遞動力，驅動軸帶動傳動鏈條牽引刮泥板以均勻的速度作連續回轉運動，將整個池底的污泥刮至泥斗內，污泥再通過排泥管排出池外，同時將水面浮渣撇向池后端的撇渣管，浮渣再通過撇渣管排出池外，從而形成封閉的循環工作過程。

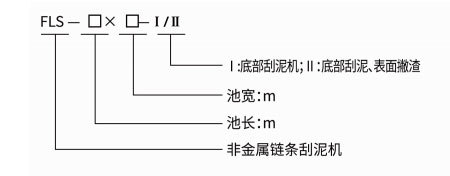

型號說明

基本參數

沉淀池長 L(m)	沉淀池寬 B(m)	刮泥板高度 (mm)	刮泥板運行速 V(m/min)	電機功率 N(KW)
L≤90	1≤B≤6	140mm	0<V≤0.6	0.18≤N≤0.55
L≤90	1≤B≤10	195mm	0<V≤0.6	0.18≤N≤0.55
